Enlève ta gaine Germaine...

Quelle longueur pour cette gaine spéciale ?
Dans la doc il est dit : "...c’est de la gaine plate verre 30° ou 45° largeur 100mm long 2.5 m ..."
Je ne connaissais pas ce produit. Chez Sicomin elle est définit par son diamètre avec les fibres formant un angle de 45°. Ils n'ont que de la Ø50mm

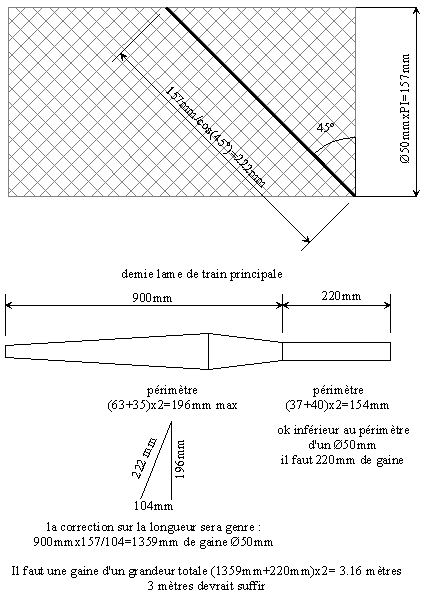

J'ai du faire ce petit calcul pour estimer la longueur qu'il me fallait en prenant la section la plus forte de la lame pour la partie  dégressive :

J'ai été livré de 3.20 mètres que j'ai enfilé sur un carton scotché de 10x110cm en attendant sa pose mardi.

gaine_50_elargie.jpg gaine_50_110.jpg

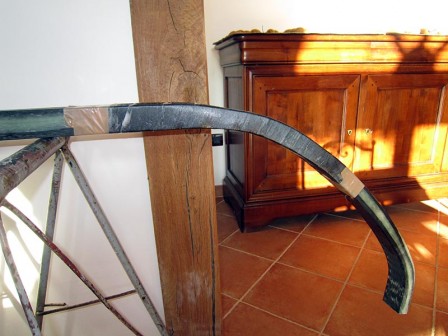

Le reste d'UD carbone me sert à renforcer la zone de fixation en l'enroulant dessus :
