Ailes : position des nervures d'emplanture

Les plans sont faits pour des bielles à l'intérieur du fuselage. Maintenant que les commandes de volets sont en place je vais pouvoir déterminer la position des nervures d'emplanture avec les bielles à l'extérieur.
tune_bielle_rotule.jpg bielle_projection_longeron_b.jpg bielle_projection_longeron_a.jpg

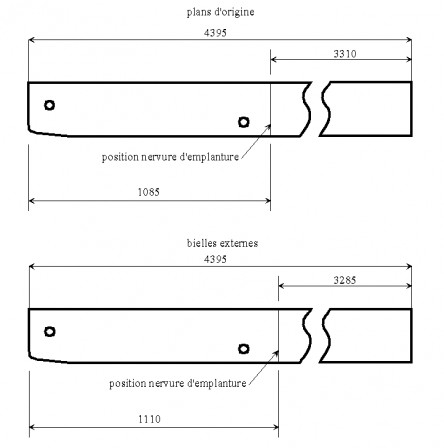

Avec les positions des bielles au min et au max je repère la projection sur le longeron la plus externe au fuselage. J'ai 2 mm d'écart entre l'aile gauche et la droite du fait que l'aile droite est plus en avant que l'aile gauche. Par rapport au centre du trou d'axe le plus près je trouve 119mm pour la gauche, 121mm pour la droite. Cela donne depuis le bord du longeron 1106 mm pour le gauche et 1108 mm pour le droit, j'ajoute 2mm de jeu et je retiens la cote de 1110mm pour les deux ailes soit 25mm de plus qu'à l'origine (moins que 1%) :

J'avais prévu de faire mes longerons 20 mm plus long pour la fixation du saumon, je vais partager ce surplus avec le déplacement des emplantures.
