Tableau de bord, porte et console

La porte qui sera ventilée et supportera la tablette est renforcée. La charnière type "piano" est intégrée. Cela devient une habitude (charnière du tab, charnière de porte du K10), on cire un tube en carbone de petit diamètre. Cette fois je fais chauffer la cire récupérée de vielles bougies dans une casserole et je l'applique au pinceau sur le jonc carbone puis, avec le décapeur thermique, je fais couler l'excédent. Cela permet d'avoir un film de cire plus mince et bien uniforme.
tdb_porte_a.jpg tdb_porte_b.jpg tdb_porte_d.jpg

Je perce des trous espacés de 2cm dans la partie de charnière collée pour favoriser la remonté de colle.
tdb_porte_f.jpg tdb_porte_e.jpg tdb_porte_c.jpg

La forme pour faire la console centrale est découpée dans la mousse et recouverte d'adhésif. Son allure permet de se raccorder avec l'avancement centrale du tableau de bord.
console_b.jpg console_a.jpg console_c.jpg

Les commandes de frein, gaz, volets et autres seront placées après la réalisation des fixations. La priorité est donnée au passage des câbles de dérive.
console_d.jpg console_f.jpg console_e.jpg

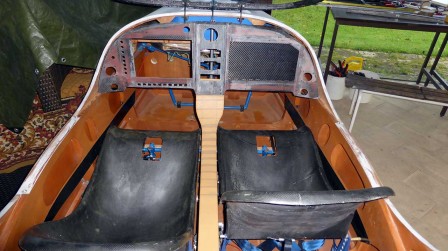

Ce n'est pas vilain sans être extraordinaire non plus. Il a fallu quelques aller-retour avec les sièges dans différentes positions pour que tout tombe bien sous la main.
console_g.jpg console_h.jpg

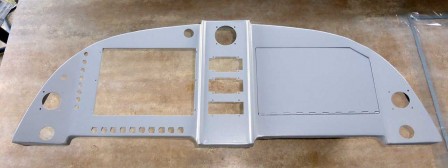

La première couche d'apprêt fait ressortir les petits défauts, il va falloir ressortir la cale à poncer !

Commentaires

1. Le mercredi 18 octobre 2017, 07:59 par pathemer

Salut Lino,

ni cendrier, ni allume cigare, ni miroir de courtoisie ?
un peu spartiate non ?

2. Le jeudi 19 octobre 2017, 07:07 par Lino

Pas de cendrier car on ne fume pas, les allumes cigare c'est "has been" aujourd'hui tu mets des prises USB tout comme le miroir de courtoisie est remplacé par la tablette coté passager en mode "seflfy" LoL.

Samedi on a organisé une journée découverte de la classe 6, je te fais un billet ;-)
