Adaptateur d'admission

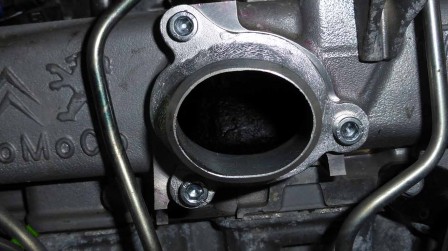

Le trou de la pipe d'admission est ovale. Je mesure le périmètre à 137-138mm ce qui donne un diamètre équivalent de 44mm (138/pi). J'utiliserai de la durite silicone Ø41mm ce qui donne le dessin de la pièce ci-dessous avec un trou conique. Notez que la surépaisseur dépasse de la bride de quelques millimètres pour faire un apport de métal pour la soudure.

Pour la bride je prend le contour "au doigt sale" et façonne la pièce comme d’habitude :
admission_raccord_a.jpg admission_raccord_b.jpg admission_raccord_c.jpg

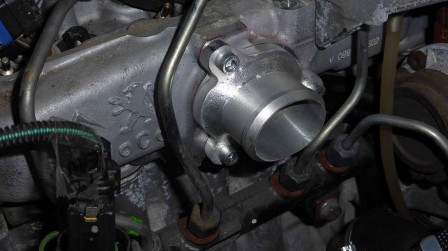

En déformant la pièce ronde en ovale dans un étau, elle s'adapte naturellement dans la bride. Il n'y a plus qu'à souder...
admission_raccord_d.jpg admission_raccord_e.jpg
