Assemblage de la poulie du bas

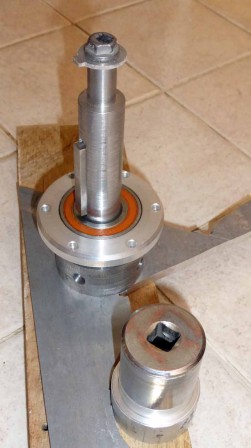

Avec un axe de Ø25.01 mm et un alésage de poulie de Ø24.96 mm il faut utiliser une technique particulière pour l'assemblage qui sera serré de 5 centièmes de mm. On place la poulie dans le four à 250°C et l'axe au congélateur à -18°C. Je taille aussi une rondelle avec ergot pour aligner la clavette dans la gorge de la poulie.

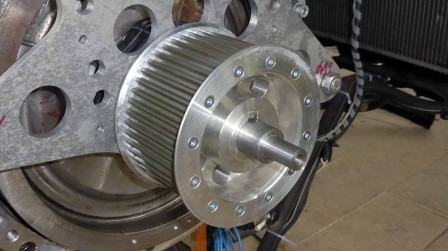

poulie_bas_assemblage_a.jpg poulie_bas_assemblage_b.jpg

Une douille, une cale et la masse à porté de main au cas ou ... mais je n'en ai pas eu besoin ça rentre tout seul.
Une petite séance de polissage et je vérifie que tout se monte bien :
reducteur_poli_b.jpg reducteur_poli_a.jpg
