Le moteur n'a que le réducteur comme charge, le barreau de Renard n'est pas installé. Pour commencer cette première série de mesures on observe le signal analogique en sortie du capteur de vilbrequin (son niveau de signal est divisé pour être compatible avec le microcontrôleur qui est en 3V3), c'est la trace roue en haut. Pour vérifier que le microcontrôleur fait bien les acquisitions, un de ses ports s'inverse à chaque capture. L'oscilloscope mixte reçoit sur ses entrées numériques différents signaux :

• D0 vilo : capteur de vilebrequin
• D1 aac : capteur d'arbre à cames, c'est lui qui permet de détecter la synchro du cylindre numéro 1
• D2 sync.0 qui est la détection par le microcontrôleur de la synchro du cylindre numéro 1
• D3 sync.n par l'intermédiaire de l'interface série ou des touches de la carte du microcontrôleur on place une impulsion de synchronisation où l'on veut
• D4 sync.ok le microcontôleur indique que l'information synchronisation est viable
• D5 PI.pwm c'est le signal de commande de la pompe haute pression généré par le calculateur SID807
• D6 turbo.pwm c'est la même chose pour la vanne proportionnelle qui pilote la géomètrie variable du turbocompresseur
• D7 huile.press c'est l'information du manocontact de pression d'huile

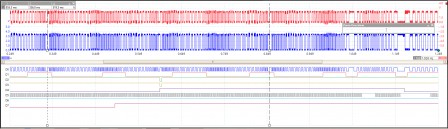

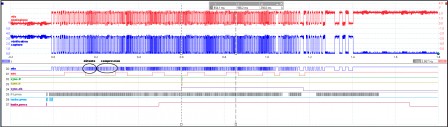

Voici l'acquisition des signaux des premiers tours de vilebrequin et un agrandissement des 2 premiers tours complets :

En 1.4 secondes on en observe des choses ! Au contact de la clef, le pwm de la pompe haute pression 'PI' s'active. Le démarreur fait faire presque 5 tours au moteur. On observe sur vilo les phases de compression (les périodes du signal s'allongent) et de détentes (elles se réduisent). Au bout du 2ème tour le signal est viable et la synchro.0 est détectée. Les curseurs indiquent une période de 256ms soit un régime de 234 tr/mn. Un peu après la seconde 1.2 je coupe le contact et à l'instant 1.4s le moteur s'arrète.

Voici un agrandissement du signal de démarrage, la première impulsion correspondrait à un régime de 57 tr/mn (60 / (120 demie-périodes x 8.751 ms)) :

Agrandissement de la détection de synchro du cylindre numéro 1, aac doit être bas :

Agrandissement de la détection de synchro du cylindre numéro 3, aac doit être haut :

Avec un terminal on obtient les informations analogiques et numériques, on peut choisir de synchroniser sur une demie-période spécifique, içi synchro n = 5 :

Voici les signaux obtenus, on voit sur D3 le signal se positionner sur n=5 (attention la période de synchro vaut 2x3 demie-période) :

Avec n=120 on se retrouve pile au niveau du signal de synchro du cylindre 3 :

Pour finir voici la période maximum d'une capture pour atteindre la non viabilité de la détection de synchro et la retombée de la pression d'huile après l'arrét du moteur :

Pour conclure cette première mesure : la détection de synchro fonctionne bien. Nous allons pouvoir observer les signaux des injecteurs.
