Commande de profondeur : assemblage

Il est de bonne qualité le tube carbone de chez PFT. Il est bien plus tressé que la photo du catalogue d'E-Kite. Il est fait de 3 couches : tressage 80° interne + unidirectionnel + tressage 37°. Bien emballé depuis la Hollande dans un tube cartoné de plus de 3m de long.
tube_carbone_tresse.jpg J'ai tourné les embouts : 2 en "U" pour le guignol, un en "O" qui reçoit une rotule pour la bielle de l'EH et un fileté M6 pour recevoir un embout rotulé. Je n'ai pas mis de réglage sur la bielle d'EH, on le trouvera sur la barre du manche avec l'embout rotulé. Le premier tube est taillé pile à la longueur pour que l'EH arrive de butée HAUTE :
EH_com_butee_haute.jpg EH_guignol_butee_haute.jpg EH_com_passage_c.jpg

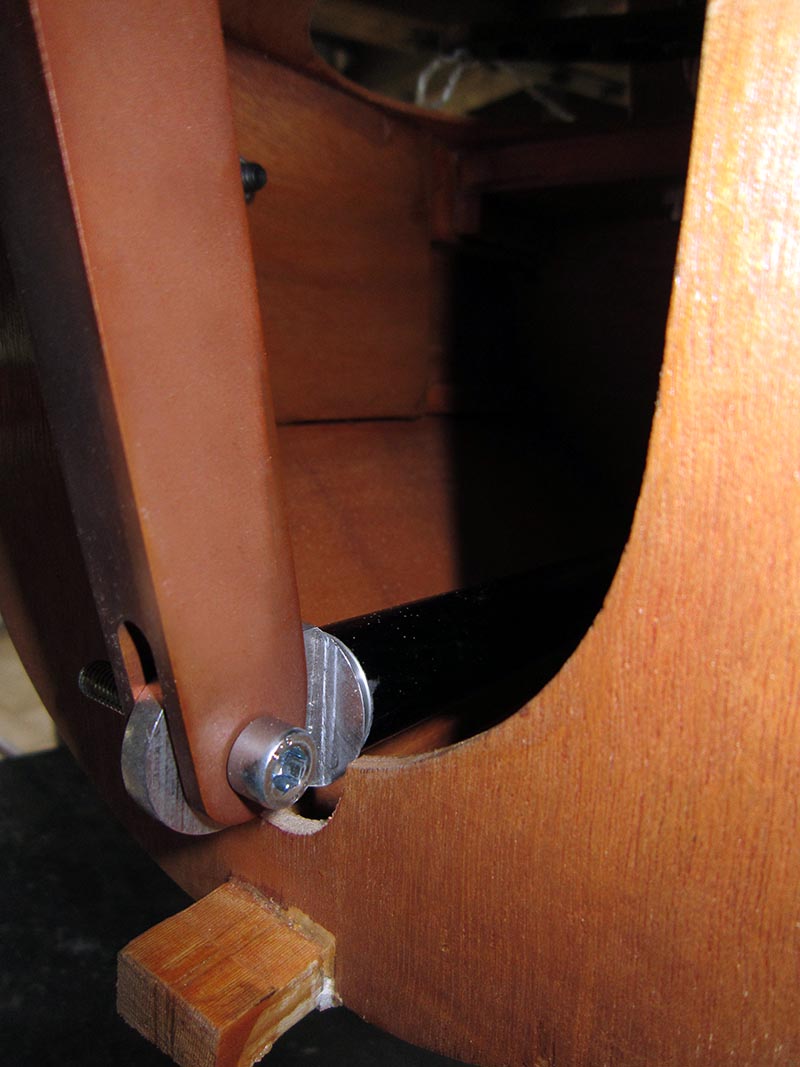

à butée BASSE :
EH_com_butee_basse.jpg EH_guignol_butee_basse.jpg EH_com_passage_b.jpg

J'ai du tailler le bas de C10 et C9B pour le passage du tube :

Ce tube Ø20x1.5 ne flambe pratiquement pas, je vais mettre des paliers de guidage par sécurité. Il faut que je fasse des éprouvettes de collage embout_alu/tube_carbone ayant supportées plusieurs cycles climatiques -20°C à +60°C car j'ai eu de mauvaises surprises avec les collages alu/plastique en dessous de -10°C.

C'est sympa de faire ses premiers pas dans la cinématique du Gazaile.
