Aération de plancher

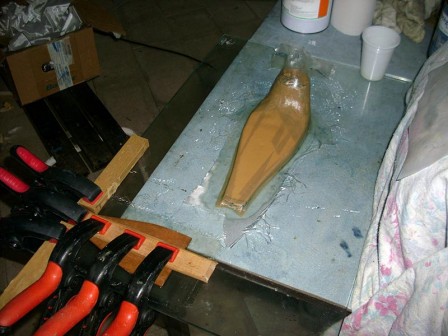

Dans la liasse il y a tout ce qu'il faut pour dimensionner une prise d'air NACA (\\gazaile_paques_2013\DOCUMENTATION\TECHNOLOGIE de construction\Prise NACA - 2009.xls). Je décide d'en faire une de 18cm² d'ouverture ce qui fait une section de 85x21.2mm. Je ne fais pas de bord d'attaque et je réduis sa longueur en prenant sa dimension juste au dessus de celui-ci. Je taille dans la mousse une forme qui part de la section rectangulaire à un diamètre de 50 mm pour conserver la même surface tout en courbant la forme à 90°.

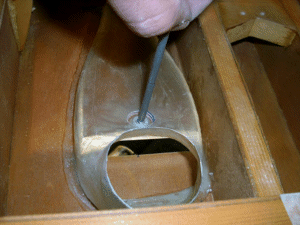

Je fais une charnière pour la trappe faite directement dans le tissus de verre qui sert aussi de rebord.

naca_axe.jpg naca_cote_trappe_fermee.jpg
