Nervures de volets et ailerons

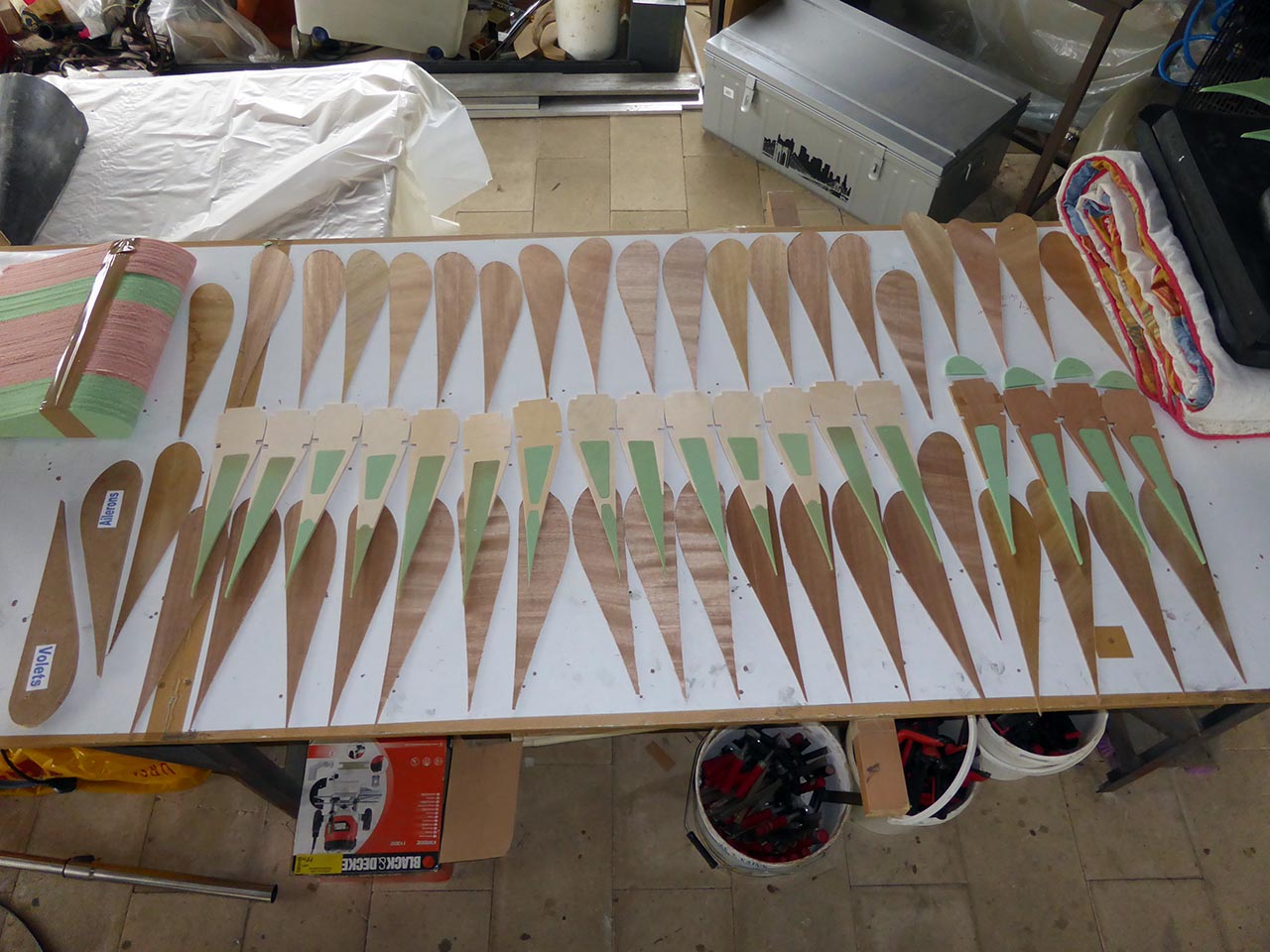

Lors de sa visite à Croisy sur Andelle, Olivier Gratigny voisin et constructeur de Gazaile s'est gentiment proposé de réaliser les nervures des volets et ailerons avec ses machines à commandes numériques. Il fallait des fichiers DXF unitaires alors j'ai redessiné les pièces sous Solidworks, la totalité des fichiers sont dans cette archive : volets_ailerons_solidworks_dxf.zip (2.67Mo). Je suis bien content du résultat qu'a obtenu Olivier et cela m'évite de passer trop de temps sur ces découpes "minutieuses" . Il m'a fait aussi deux gabarits des profils d'aileron et volet pour tailler les mousses. A ce sujet, comme on n'a pas assez de surface pour faire la totalité des nervures en 6mm d'épais on a choisi de faire celle des volets 1 en 8mm/95Kg car ils subissent le plus d’efforts. Les volets 2 ont des nervures en 6mm. L'écart de poids n'est que de 130gr par rapport au "tout 6mm"
nervure_volet_aileron_a.jpg nervure_volet_aileron_b.jpg nervure_volet_aileron_e.jpg

J'ai bien fait de conserver précieusement les chutes de découpe du contreplaqué de 1.2mm car mine de rien il y a de la surface. Détails des découpes des 3 types de nervures des volets avec ctp de 6mm et celle de l'aileron :
nervure_volet_aileron_c.jpg nervure_volet_aileron_d.jpg

Olivier fait une pause dans la construction de son Gazaile car il à un nouveau chantier, la réparation de cet avion :
a_restaurer.jpg a_restaurer_a.jpg a_restaurer_b.jpg a_restaurer_c.jpg a_restaurer_d.jpg a_restaurer_e.jpg a_restaurer_f.jpg a_restaurer_g.jpg a_restaurer_h.jpg

J'ai approvisionné de la SR1500, du Peeltex et 1m2 de tissus carbone
Total TTC : 179 €
Cumul outil : 904 €
Cumul des dépenses : 8629€
