Axe de fourche

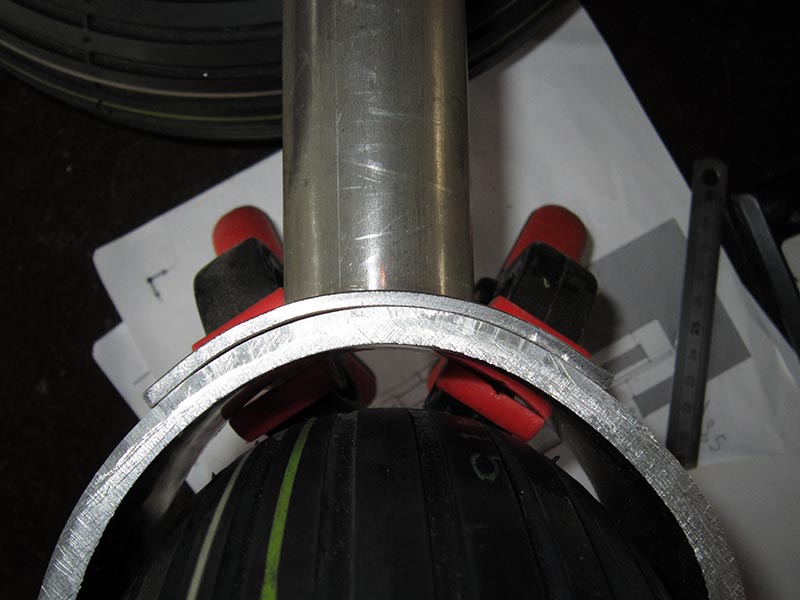

J'ai fini le détourage de la forme de la fourche à la scie sauteuse et à la lime. La plaque est cintrée sur le gabarit en bois (avec l'élasticité du métal ça se passe plutôt bien) et sera soudée sur le tube de fourche . J'ai tourné les 2 tubes entretoises en alu pour centrer la roue : il y a 1 mm d'écart, il faudra les repérer. L'axe sera maintenu par 2 vis en titane que je n'ai pas encore faites. Il me faut aussi un pion de blocage de l'axe pour le vissage/dévissage.
fourche_blanc_d.jpg fourche_blanc_b.jpg

Mise en place à blanc pour l'ajustage du tube et de ses 4 plaquettes de renfort soudées.
fourche_blanc_a.jpg fourche_blanc_c.jpg

Je vais attendre de faire le combiné de manche pour aller souder tout cela.
