On avance l'aile
Par Ailes - Lien permanent

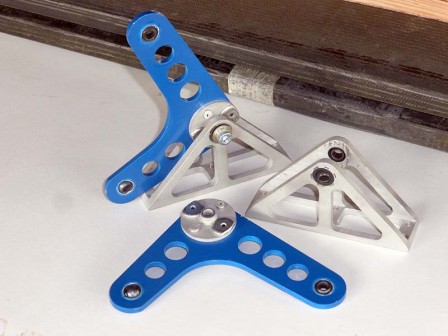

Toujours pas adepte du pliage de l'aluminium je taille les supports de guignol d'ailerons dans la masse.

J'utilise, comme partout, des rotules GE6 pour faire la rotation de l'axe et deux pièces tournées et rivées sur le guignol.
Continuons dans la mécanique avec les attaches de pentures taillées dans de la cornière alu 2024. A cause du profil j'ai du faire un lamage au niveau des vis de fixation pour qu'elles portent sur une surface plane.

Coté longeronnet arrière, je termine le collage des différentes couches de CP et les cales de fixation des nervures fortes.

Les longeronnets avants sont collés. Bientôt l'allègement des baguettes de 18x18 et la réalisation du chantier d'aile.
ECMU-CSR 10 rotules GE6 : 37€
Sicomin Chemitank + aramide pour réservoir : 189€
Cumul outil : 904€
Cumul des dépenses : 9992€


J'utilise, comme partout, des rotules GE6 pour faire la rotation de l'axe et deux pièces tournées et rivées sur le guignol.
Continuons dans la mécanique avec les attaches de pentures taillées dans de la cornière alu 2024. A cause du profil j'ai du faire un lamage au niveau des vis de fixation pour qu'elles portent sur une surface plane.



Coté longeronnet arrière, je termine le collage des différentes couches de CP et les cales de fixation des nervures fortes.


Les longeronnets avants sont collés. Bientôt l'allègement des baguettes de 18x18 et la réalisation du chantier d'aile.
ECMU-CSR 10 rotules GE6 : 37€
Sicomin Chemitank + aramide pour réservoir : 189€
Cumul outil : 904€
Cumul des dépenses : 9992€
Commentaires
très jolies pièces, ça doit être du bonheur d'avoir les bonnes machines à disposition.
Bjr Lino,
Félicitations pour la qualité de réalisation et toutes les trouvailles technologiques.
Ce fameux Chemitank évoqué en avril dernier par B. Daunay est vraiment un produit Sicomin ? (je ne le vois pas au catalogue).
Effectivement le Chemitank n'est pas au catalogue, il faut les contacter par téléphone. C'est un produit : MAP Yatching paint system Chemitank 291.
