Soyage et rivetage des pentures
Par Ailes - Lien permanent

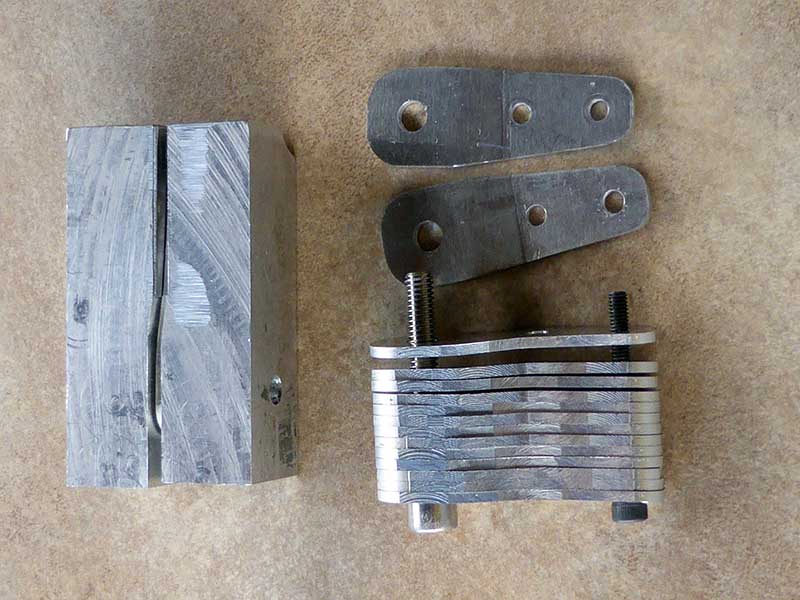

Pour rattraper le décalage entre l'épaisseur de la penture (4mm) et la largeur de la rotule (6mm) il faut décaler le plan des "flasques" de 1mm. L'outil de soyage permet cela :
Avec le chantier en place et les cales il est facile de savoir ou placer les flasques et les contre-percer. Outils de rivetage : dans une vis de Ø12mm je meule une cavité qui reprend la forme de la tête du rivet, opération facilité car par chance j'ai dans un jeu de mini meules rondes "chintoc" le diamètre qui va bien. Avec la même mini meule ronde je forme un jet dans une longue vis de Ø10mm pour le matage du rivet. Pour facilité l'alignement je me sers du plateau de la perceuse à colonne à proximité de l'étau et d'une planche :
Finition : J'enlève le surplus d'alu et j'arrondis les bords des pentures. Une petite séance de sablage et les pièces sont prêtes pour la peinture et/ou l'anodisation.
